| 型號 | 名稱 | 顯示 | 最大集電極電流 | 最大二極管反向電壓 | 最大集電極掃描電壓 | 階梯電壓 |

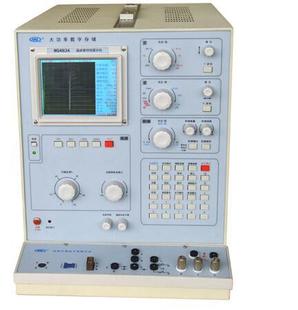

| WQ4835 | 大功率數字存儲圖示儀 | 數字 | 200A | 5000V | 5000V | 2V/級 |
|
技術參數： Y軸系統： a.集電極電流：20μA/div ~ 20A/div，最大200A，分19檔 b.二極管反向漏電流: 0.02μA/div ~ 1μA/div，分6檔 X軸系統： a.集電極電壓Vce: 10mV/div ~ 50V/div，最大500V，分12檔 b.基極電壓Vbe: 50mV/div ~ 2V/div，分6檔 c.二極管反向耐壓Vd: 100V/div ~ 500V/div，最大5000V，分3檔 階梯電流：0.2μA/級 ~ 2.0A/級，分22檔 階梯電壓：10mV/級 ~ 2V/級，分8檔 階梯級數：0 ~ 10級，連續可調 階梯偏置：±1級階梯，連續可調
掃描電源： a.集電極掃描電壓(DC/AC)峰值： 10V(200A)，50V(50A)，100V(10A)，500V(0.5A) b.二極管反向電壓：5000V(5mA) 最大功耗：400W 外形尺寸：58（長）×33（寬）×40（高）cm 重量：約29公斤
E13005測試曲線：
IRFP064測試曲線：
IRFP064耐壓測試曲線：
1N5408反向漏電流：
|
