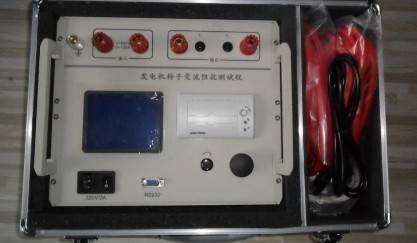

一、LYJZ-3000發電機轉子轉速測試儀產品概述
發電機轉子繞組匝間短路是電力系統中常見的故障。當此類故障發生時，轉子電流增大，繞組溫度升高，限制發電機的出力，嚴重時會影響發電機的正常運行。匝間短路通常通過測量發電機轉子繞組的交流阻抗和功率損耗來判別。傳統的測量方法是采用多個測試儀器儀表，在現場組裝后進行測量。這種需要很多測試儀器儀表組建測量系統的方法存在試驗設備笨重、費時費力、整理數據繁瑣、測量準確度不高等缺點。
隨著數字信號處理技術的不斷發展，新的微處理器和算法不斷涌現，據此我們研制了基于數字信號處理器DSP的發電機轉子交流阻抗測試儀。該儀器以數字信號處理系統為硬件平臺，充分發揮了數字信號處理器的計算能力，使得儀器的計算速度和計算精度得到大大提高，為電力系統的正常運行提供了保障。
二、LYJZ-3000發電機轉子轉速測試儀功能特點
全自動（手動）采集、測量、顯示、存儲、打印所有測量參數和交流阻抗特性曲線；
實時顯示測量數據和交流阻抗特性曲線，方便存儲和打印；
采用320×240大屏幕液晶顯示器，中文菜單提示，操作簡便；
內置大容量非易失性存儲器：可存儲200組測量數據及曲線；
內置高精度實時時鐘功能：可進行日期及時間校準；
自帶高速微型熱敏打印機：可打印測量及歷史數據；
兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗；
具有完善的過壓、過流保護功能，其中過壓過流保護值根據試驗參數的設置情況自動調整，既簡便又能保證被試設備的安全。
三、技術參數
測量范圍
阻抗：0～999.9Ω
電壓：0～600V
電流：0～120A
功率：0～72kW
頻率：45～65Hz
準 確 度 阻抗、電壓、電流、頻率：0.2級
功率：0.5級
外形尺寸 345mm×295mm×175mm
儀器重量 5kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
五、面板介紹
1.電源輸入：測試回路的輸入接線柱，連接試驗調壓器的輸出端；
2.電流輸出：測試回路的電流測量接線柱，范圍0～120A；
3.電壓輸入：測試回路的電壓測量接線柱，范圍0～600V；
4.電源開關：儀器的電源開關及保險；
5.接 地 柱：儀器安全接地專用；
6.液 晶 屏：用于顯示各種數據和曲線；
7.鍵 盤：用于各種功能的操作及參數設置；
8.打 印 機：用于快速打印各種數據和曲線；
9.蜂 鳴 器：用于超限、過壓和過流等報警；
10.RS-232：儀器和PC機之間的數據通訊(用作升級方案)。
11.USB接口：用于大容量外部移動存儲(用作升級方案)。
六、操作說明
6.1發電機轉子交流阻抗試驗接線圖（推薦使用）。
| 6.2當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示主菜單，如下圖所示： |
6.3交流阻抗自動測試
在主菜單界面下，按<選擇>鍵或<↑>、<↓>、<←>、<→>鍵，選擇 阻抗自動測試 功能按鈕后，按<確認>鍵，進入交流阻抗自動測試參數設置界面，液晶顯示如下圖所示：
| 在交流阻抗自動測試參數設置界面，按<選擇>或<←>、<→>鍵選擇修改選項，按<↑>、<↓>鍵修改某位數據；其中：zui大輸出電壓--是指試驗時需要測試的zui大電壓值，范圍：0～600V； |
過壓保護動作值為設定值的1.1倍。
zui大輸出電流—是指試驗時需要測試的zui大電流值，范圍：0～120A；
過流保護動作值為設定值的1.1倍。
電壓采樣步長--是指試驗時以電壓為基準進行數據采集，每次采集數據之間的間隔電壓數值的大小，范圍：5～50V，步長間隔5V。
被測試品編號--是指用于區分不同被測試品或設備的編號，以便于在歷史記錄中查詢和技術管理。
當參數修改為滿足試驗需要時，按<確認>鍵，液晶顯示如下提示：
|

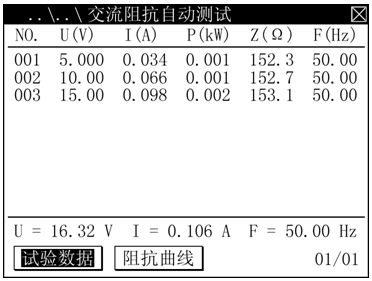

此時如果調壓器沒有調至零位或接線有誤，請按<返回>鍵，返回到交流阻抗自動測試參數設置界面；如果調壓器置零位并且接線正確，請按<確認>鍵，進入交流阻抗自動測試狀態，液晶顯示如下圖所示：
|
| 在交流阻抗自動測試界面下，慢速調節調壓器開始升壓，儀器將自動采集、顯示所有參數在各電壓采樣步長測試點的測量數值；直到zui大輸出電壓或電流設定值，儀器蜂鳴器發出提示音，提示測試完畢，此時應迅速將調壓器歸零。 |
提示：當出現誤操作，使輸出電壓或電流其中一項超過設定zui大值的1.1倍時，儀器的保護電路將動作并切斷測試回路。
當測試完畢后，存儲或打印所有測試數據，直接按<存儲>或<打印>鍵，查看所有測試數據。可以按<↑>、<↓>鍵來實現；查看交流阻抗特性曲線可以按<選擇>或<←>、<→>鍵，選擇阻抗曲線功能按鈕，再按<確認>鍵，進入交流阻抗特性曲線界面，液晶顯示如下圖所示：
| 在交流阻抗特性曲線界面下，曲線圖形會根據測試數據和電壓、電流設定值的大小自動生成。 |
查看試驗數據和阻抗曲線的測試結果，移動光標隨意選擇 試驗數據 和 阻抗曲線 功能按鈕在兩個界面下查看測試結果。
6.4交流阻抗手動測試
按6.1交流阻抗試驗接線圖正確接線。當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示主菜單；在主菜單下選擇 阻抗手動測試 功能按鈕，按<確認>鍵，進入交流阻抗手動測試參數設置界面，液晶顯示如下圖所示：
在交流阻抗手動參數設置界面，功能操作同交流阻抗自動參數設置界面，*區別是電壓采樣步長不可操作；按<確認>鍵，進入交流阻抗手動測試界面，液晶顯示如下圖所示：
在交流阻抗手動測試界面下，慢速調節調壓器開始升壓，當出現試驗需要的電壓或電流值時，選擇 記錄數據 功能按鈕按<確認>鍵，儀器將自動記錄、顯示一組在當前測試點下的各參數的測試數據；以此類推……直到zui大輸出電壓或電流設定值，儀器蜂鳴器發出提示音，提示測試完畢，此時應迅速將調壓器歸零。
提示：
⑴.當出現誤操作，使輸出電壓或電流其中一項超過設定zui大值的1.1倍時，儀器的保護電路將動作并切斷測試回路。
⑵.當測試完畢, 記錄數據 功能按鈕將不可操作。
當測試完畢后，存儲或打印所有測試數據，直接按<存儲>或<打印>鍵，查看所有測試數據，可以按<↑>、<↓>鍵來實現；查看交流阻抗特性曲線可以按<選擇>或<←>、<→>鍵，選擇阻抗曲線功能按鈕，再按<確認>鍵，進入交流阻抗特性曲線界面，液晶顯示如下圖所示：
|
在交流阻抗特性曲線界面下，曲線圖形會根據測試數據和電壓、電流設定值的大小自動生成。 |
查看試驗數據和阻抗曲線的測試結果，移動光標隨意選擇 試驗數據 和 阻抗曲線 功能按鈕在兩個界面下查看測試結果。
6.5歷史記錄查詢
在主菜單下選擇 歷史記錄查詢 功能按鈕，按<確認>鍵，進入歷史記錄查詢界面，液晶顯示如下圖所示：
在歷史記錄查詢界面，按<選擇>或<↑>、<↓>鍵來選擇要查詢的歷史記錄；在相應的歷史記錄界面按<打印>鍵，可以打印當前的歷史數據和曲線。
在歷史記錄查詢界面，同時按下<存儲>和<選擇>鍵，可以刪除全部歷史數據。
6.6日期時間設置
在主菜單下選擇 日期時間設置 功能按鈕，按<確認>鍵，進入日期時間設置界面，液晶顯示如下圖所示：
在日期時間設置界面下，按<選擇>或<←>、<→>鍵選擇相應設置位，按<↑>、<↓>鍵修改相應設置位的數據。修改為需要的日期和時間后，選擇 確認 功能按鈕按下<確認>鍵，保存相應設置并返回主菜單。
七、注意事項
1.使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤、接地良好。
2.試驗時調壓器應在測試點附近緩慢升壓，以確保數據采集的可靠性。
3.試驗中如出現過壓、過流保護動作，須查明原因排除異常情況后方可繼續試驗；不可盲目操作，以免帶來不必要的損失。
4.在測量完畢并退出測量狀態后，方可進行接線拆除。
5.如出現無法解決的問題，請及時與本公司取得。
?
一、概 述
轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。本儀器具有以下功能與特點：
◆ 測量各種同步發電機、異步電動機繞組在動、靜態下的轉子交流阻抗及特性曲線。
◆ 旋轉鼠標，操作更方便。
◆ 可選擇快速的自動測量和任意的手動選擇測量兩種方式。
◆ 大屏幕中文菜單界面，實時顯示測試數據和曲線。
◆ 存儲數據、自帶微型打印機，實時快速打印測試數據和特性曲線。
◆ 根據試驗參數自動調整保護動作值，確保設備穩定。
◆ 可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
二、性能指標
1、交流阻抗：0～999.9Ω 0.5級
2、交流電壓：0～600V 0.5級
3、交流電流：0～120A 0.5級
4、有功功率：0～72KW 1.0級
5、轉速測量：10～10000rpm 0.2級
6、頻 率：45～75Hz 0.2級
7、工作電源：AC 220V±10％ 50Hz
8、體 積：415×225×200mm
9、重 量：5kg
三、原理
四、面板介紹
五、試驗接線圖
六、操作說明
首先將調壓器旋至零位，按照圖5-1所示接線，檢查接線無誤后，接通工作電源開關，屏幕顯示主畫面。
6.1參數設置
進入設置欄目，在圖6-2 設置菜單中，設置范圍或內容如下：
高電壓―其設定值為默認的過壓保護動作值；試驗中要測試的電壓的大值必須小于該值，范圍為0～600V。
大電流―其設定值為默認的過流保護動作值；試驗中要測試的電流的大值必須小于該值，范圍為0～120A。
高轉速―指試驗中要測試的轉速的大值，范圍為10～10000rpm。
電壓步長―在進行電壓數據自動采集時，每采樣點之間的電壓間隔大小。
電壓步長的取值范圍為5～50V，調整間隔為5V。
轉速步長--在進行數據自動采集時，每采樣點之間的電壓間隔大小。
轉速步長的取值范圍為10～500rpm，調整間隔為10rpm。
錄入方式—選電壓步長或轉速步長屬于自動按步長值記錄、
選自選電壓或自選轉速屬于手動人工確定記錄；
注意：每次測試儀器多能采樣50個點，當大電壓與電壓步長之比大于50時，儀器將判斷參數設置無效。
6.2 開始測量
6.2.1轉速步長方式
以額定轉速3000rpm，轉速步長300rpm，錄入方向選雙向為例，說明操作過程，整個測量過程如下圖所示。
當電壓超過10V、轉速為0rpm時，自動記錄0rpm是的數據，當轉速上升，按轉速步長記錄數據。
當升到額定轉速（3000rpm）后，開始降速，儀器自動按300rpm的步長記錄數據，如圖6-5。
當轉速降到低于300rpm時，屏幕出現圖6-6界面，表示試驗完成。在圖6-6下任意操作鼠標，出現圖6-7界面。
在6-7界面下，旋轉鼠標，出現圖6-8界面，子菜單含義如下：
移行：由于屏幕*多只能顯示12行，如要查看12行后的數據，必須選移行，右旋后選移行，行數增加；左轉后選移行，行數減小。
退出：選中后出現圖6-9界面。
曲線：選中后出現圖6-10界面。
打印：打印屏幕顯示內容。
在圖6-9界面下，選中
退出：回到6-7界面。
減1和加1：通過加和減將數據存入想要存的組里。
確認：將數據存入選好的組里。
注意事項：
在自動記錄模式下，旋轉鼠標，出現子菜單，選錄入后，手動模式將優先。
6.2.2電壓步長方式
以圖6-11電壓步長20V，錄入方向選上升為例，說明操作過程：
在轉子靜止的條件下，使轉子承受的電壓從0V，逐漸加壓,到電壓為200V時，儀器自動記錄相關電壓點的數據。整個測量過程如下圖所示。
6.2.3自選電壓方式
在設置菜單中，將錄入方式設為自選電壓，如圖6-15：
進入測量畫面，如圖6-16：
圖6-17下四個子菜單用途如下：
錄入：將實時值記錄下來。
保存：選中后出現6-9保存界面。
換頁：由于儀器記錄的數據有轉速、功耗、阻抗、增量、電壓、電流、相位差、電抗、串聯電阻，而液晶屏只能顯示其中的任意4列，如要看其余數據，選中換頁即可。
打印：打印屏幕顯示內容。
自選轉速方式同自選電壓方式，這里不再贅述。
6.3 查詢數據
在開機畫面下選中查詢，出現圖6-27畫面：
退出，選中后將退至開機畫面；
減1，如果只存了4組數據，此時選中減1，將顯示“查詢第4組記錄”；
加1，選中后將顯示“查詢第2組記錄”
確認，選中后進入記錄數據。
在圖6-27中選確認，進入一組查看數據，屏幕左上角有組別顯示，如圖6-28，在圖6-28下旋轉鼠標，出現圖6-29界面。
移行：由于屏幕*多只能顯示12行，如要查看12行后的數據，必須選移行，右旋后選移行，行數增加；左轉后選移行，行數減小。
退出：選中后退至開機界面。
曲線：選中后出現圖6-29界面。
打印：打印屏幕顯示內容。
6.4 修改時鐘
儀器內部含有時鐘電路，供試驗時記錄時間。
手形光標選中后，右旋增加，左轉減小，調好后垂直按下鼠標，表示確定年份；手形光標將自動指向月份，通過左轉或右旋鼠標調整月份，以此類推，當把秒調整好后，垂直按下鼠標，將出現圖的畫面，選中確認保存。
七、維護保養
1、平時儀器應放置于干燥、通風的地方，防止因受潮而損壞內部元件。
2、儀器搬運和安放過程中應小心謹慎，避免劇烈震動和摔落。
3、正常情況下不允許打開機箱，插拔內部機件，以免造成不必要損失。
4、本產品保修期為一年，終身維修。一年內若發生質量問題，由我公司負責免費修理或更換。
八、裝箱清單
1、儀器主機 1臺
2、測試線（120A紅色、黑色） 1套
3、輸入線（接調壓器用） 2根
4、AC 220V電源線 1根
5、接地線 1根
6、轉速傳感器 1臺
7、保險管2A 5只
8、合格證 1份
9、說明書 2份
九、光電轉速傳感器技術參數及使用說明
技術參數
測量轉速范圍：10r/min~10000 r/min
檢測距離：50mm~150mm
供電電源： +10~14 VDC
工作條件：環境溫度5~40℃；相對濕度≤85%
使用說明
將光電傳感器的3芯插頭與儀器面板上的3芯插座牢靠連接。
取6塊10×10mm2的定向反射紙貼于被測物（轉軸或旋轉平面）上作反光面，并將其余部分涂上黑色作非反光面，
傳感器的鏡頭必須垂直對準定向反射紙。
傳感器殼體上有紅色指示燈一個，當鏡頭對準定向反射紙后，指示燈應發光，如不發光，則應調節鏡頭與反射紙之間的距離使其發光，然后將被測物轉入非反光面，指示燈應不發光。在做實驗前，必須將被測物旋轉一周，以確定除定向反射紙外無其余反光物！被測物旋轉一周后，紅色指示燈發光6次。
傳感器殼體上有一可調電位器，其作用是如果測量距離較短時，朝MIN方向調節；如距離較大時，朝MAX方向調節，即可達到要求。傳感器的識別范圍為50mm~150mm，只要距離在此范圍內且滿足第4條所有要求，距離遠近與測量精度沒有任何關系。
本傳感器連續工作時間為8小時。
