變壓器變比測試儀使用方法說明
2020-03-11 09:04:36
變壓器變比測試儀使用方法說明:
液晶顯示界面主要有九屏,包括主菜單和八個子功能界面,下面分別加以詳細介紹。
1.主菜單界面

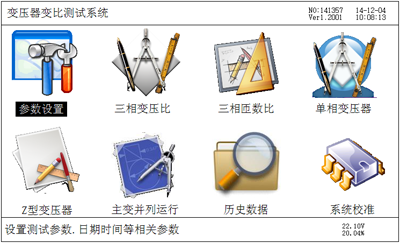

主菜單如圖三所示:
圖三、主菜單
當開機后顯示主菜單,如圖三所示的主菜單界面。主菜單共有八個功能選項,包括:參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、主變并列運行、歷史數據、系統校準,通過↑、↓、←、→鍵進行選擇,選中的項目文字為反白顯示(圖中選中項目為“參數設置”),按確定鍵進入相應功能界面;屏幕頂端一行顯示狀態參量,包括:程序版本號,日期時間等;屏幕最下方一行為提示欄,為用戶進行簡單的操作提示,方便用戶正確操作;同時顯示出內部電池的電壓幅值和剩余電量,以便操作人員隨時觀察儀器電池狀態,當發現電池虧電時可及時充電。
2.變壓器變比測試儀參數設置屏

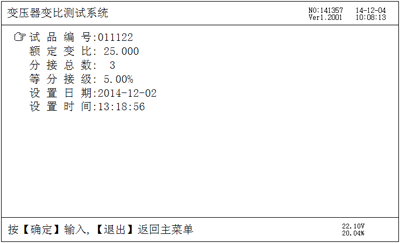

在選中‘參數設置’功能時首先進入?yún)?shù)設置屏,如圖四所示。
在參數設置屏中可見,需設置項目有:試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最最下一行為提示行,提示操作人員如何進行操作,在圖四界面下,按上下鍵移動光標,按【確定】鍵所選參數項顏色發生變化,按數字鍵輸入所需的參數后按【確定】鍵設置參數生效,所選參數項顏色回復正常,設置完畢后就按【退出】鍵返回;各項參數的含義和作用如下:
1、試品編號:指被測變壓器的編號,最多可輸入6位。
2、額定變比:指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
3、分接總數:指變壓器分接開關總的檔位數
4、等分接級:變壓器每檔調整的電壓百分比。
5、設置日期:設置當前的日期。
6、設置時間:設置當前的時間。
圖四、參數設置屏
3.變壓器變比測試儀三相變壓比測試

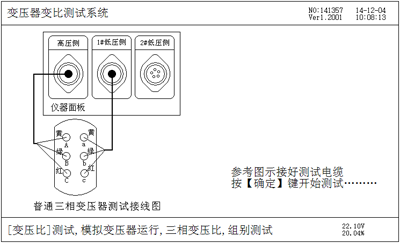

圖五、三相變壓比測試接線提示屏
進行三相變壓比測試之前應先進行參數設置,按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置,設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏(如圖五所示),屏中給出了詳細的接線圖,操作人員可按照圖示進行接線。

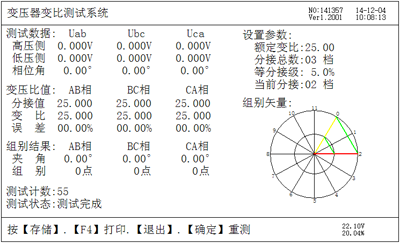

接線完成后按【回車】鍵開始自動進行測試,測試自動計數進行到55次自動停止計數,測試完畢,顯示測試結果屏。提示行及測試結果屏如圖六所示。
圖六、三相變壓比測試結果屏
測試完畢后結果顯示在液晶屏上,圖六中可見:屏幕左側顯示的測試數據結果,包括:三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值(以上三項為測試過程的數據),各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別,測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖,圖中可見:當前組別為0點,所以圖中高壓側矢量圖(外圈大三角形)與低壓側矢量圖(內圈小三角形)角度方向重合。測試完成后按【存儲】保存測試結果,【F4】打印。按【退出】返回,【確定】重新測試。
4.三相匝數比測試

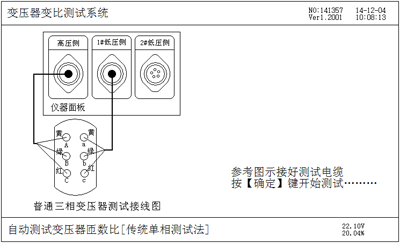

進行三相匝數比測試之前應先進行參數設置,按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置,設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏(如圖七所示),屏中給出了詳細的接線圖,操作人員可按照圖示進行接線。
圖七、三相匝數比測試接線提示屏

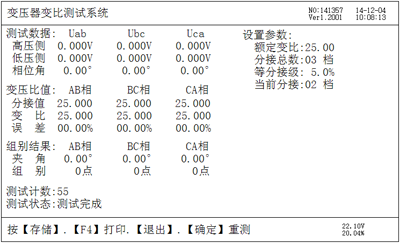

接線完成后按【回車】鍵開始自動進行測試,測試自動計數進行到42次自動停止計數,測試完畢,顯示測試結果屏。提示行及測試結果屏如圖八所示。
圖八、三相匝數比測試結果屏
測試完畢后結果顯示在液晶屏上,圖六中可見:屏幕左側顯示的測試數據結果,包括:三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值(以上三項為測試過程的數據),各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別,測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果,【F4】打印,按【退出】返回,【確定】重新測試。
5.變壓器變比測試儀單相變壓器測試

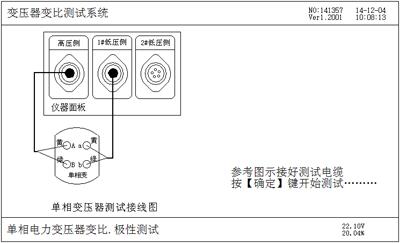

進行單相變壓器測試之前應先進行參數設置,設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏(如圖九所示),按照單圖示進行接線。
圖九、單相變壓器測試接線提示屏

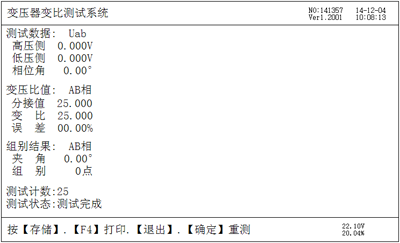

接線完成后按【回車】鍵,儀器開始自動進行測試,測試計數進行到第25次停止計數測試完畢,顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上,圖六中可見,測試結果包括:單相高壓側電壓,單相低壓側電壓,實測相角,單相額定變比,單相測試變比及單相變比誤差值,組別判定,測試計數,測試狀態。測試完成后按【存儲】保存測試結果,【F4】打印。按【退出】返回,【確定】重新測試。
圖十、單相變壓器測試接線結果屏
?
