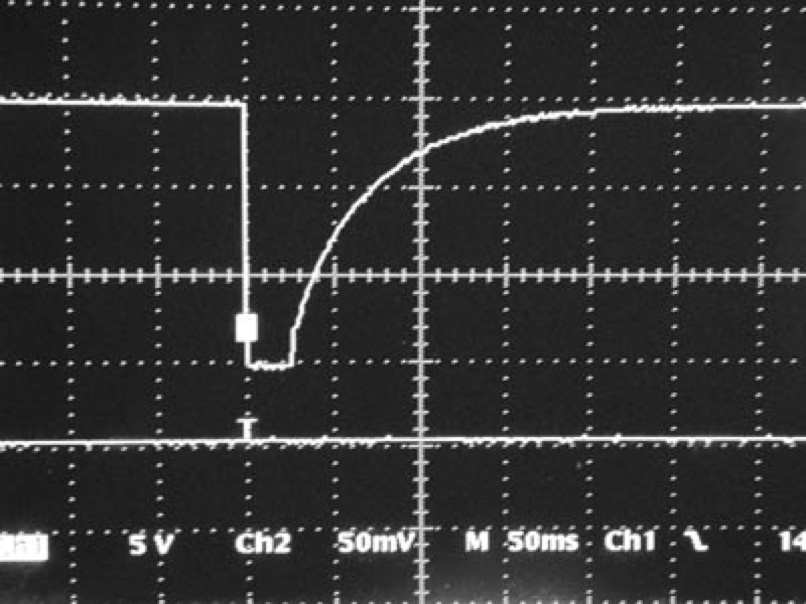

定制品中，當60kv高壓電源輸出放電時，電弧發生在中心刻度線左側2格處。高壓電源輸出存儲的能量由電弧釋放，直到電弧熄滅。在這張照片中，電弧以大約12kV熄滅。零kv是示波器的水平軸。

      電弧熄滅后將高壓電源輸出禁用20ms，如輸出開始充電之前的延遲所示。輸出再充電特性使輸出非常快地充電到額定電流的25％（由電源的額定電流以及總輸出電容和負載決定）。如圖所示，從25％到額定值，輸出以50毫秒的時間常數呈指數增長。

      請注意，快速的初始上升是額定值的25％這段，而不管輸出最初釋放的跌落距離 。如果輸出完全放電，則快速的初始上升將是全部25％，在這種情況下為15kV。但是，由于電弧在12kV時熄滅，因此快速上升僅為15kV – 12 kV = 3kV，如圖所示。

60kv放電響應曲線圖

      如果有打火保護，大部分威思曼高壓電源的打火滅弧都要徹底將電壓降到接近0kv，等待2s后嘗試重新升高壓，一個周期大概在10s以上。如需要快速恢復到設定值的高壓電源，請致電威思曼高壓電源定制。
