本產品根據中華人民共和國電力行業標準DL/T848.4—2004標準和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓電壓互感器倍頻感應耐壓試驗設備的要求而設計的。廣泛用于電力系統35～220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

一、簡述：
本產品是利用硅鋼片鐵心的磁化曲線飽和特性，在三相變壓器組接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。
我廠生產的輕便型三倍頻發生器可配套提供連同控制設備及機箱在內的成套產品。本發生器是電力系統、發電廠、變電站、供配電網絡中對串級式高壓電壓互感器、小容量電力變壓器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源服務于某些特殊電器設備的供電或測試。
本產品是靜止變頻設備、噪音低、體積小、在高電壓試驗中完全可以取代傳統的變頻機組。

二、基本工作原理
三倍頻成套試驗裝置三臺單相變壓器一次側接成Y形，二次側接成開口三角形，在一次側接入三相50赫茲正弦交流電時，二次側的感應電勢為含有零序諧波的平頂波。三相基波（正序）電勢及五次諧波（負序）電勢的向量和等于零，而三次諧波（零序）電勢的三相向量和為同相相加，所以，零序諧波中的三次諧波分量zui大。
三倍頻成套試驗裝置由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。為了得到較大的150赫茲感應電壓輸出，發生器的工作磁通密度很高，磁通趨向于飽和（即過激勵倍數較大），使發生器二次側感應電壓波型頂部變得更加平坦，分解出的150赫茲電勢幅值也就更大。因此，三倍頻發生器的漏抗值較大而且漏抗的變化規律是非線性的，也就是說發生器的輸出阻抗較大。
當三倍頻發生器帶上容性負載時（例如JCC—220型高壓串級式電壓互感器），由于功率因數低的影響，使發生器的效率較低，一般只有20%左右。可在帶負載工作時，在發生器二次側的被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

三、設備結構及技術參數
由三臺單相變壓器構成變壓器組，每臺單相變壓器為芯式雙線圈結構。鐵芯采用優質冷軋硅鋼片疊成，線圈采用高強度聚脂漆包銅線及E級絕緣材料加工成園筒式繞組。
除變壓器組外，發生器配有一臺補償電抗器。電抗器的結構形式與單相變壓器，但鐵芯留有空氣隙（工作氣隙），線圈的參數也不同（沒有二次繞組）。

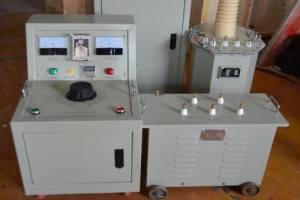

變壓器組可根據用戶要求組裝在一起，控制箱和電抗器為獨立結構。

產品別稱：三倍頻發生器、三倍頻感應電壓發生器、三倍頻電源發生器、三倍頻試驗變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀、電壓互感器倍頻交流耐壓試驗儀

四、三倍頻發生器技術指標
輸入電壓      380V  50Hz    正弦波
輸出電壓      250V-  1000V  150Hz   波形失真≤5%
輸出容量      3kVA、5kVA、10kVA、20kVA、50kVA
空載運行時間≤5分鐘
負載運行時間  40～60s

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
