串聯諧振試耐壓試驗裝置主要用于以下方面:

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、發電機 的交流耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、6kV-500kV變壓器 的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

串聯諧振試耐壓試驗裝置主要功能：

（1）電抗器鐵芯間隙遙測功能：

本裝置在電抗器上安裝了間隙傳感器，在控制臺上可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2）耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當到達耐壓時間時，系統會自動降壓

零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

產品用途：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

容量確定：

110kV/240mm2電纜600m，電容量≤0.08μF，試驗頻率為30-300Hz,試驗電壓128kV。

使用電抗器4節串聯2組并聯，此時電感量=92*4/2=184H

f=1/2π√LC=1/(2×3.14×√184×0.08×10-6)=41.5Hz。

I=2πfCU試 =2π×41.5×0.08×10-6×128×103=2.7A

過壓及被試品閃絡保護功能：

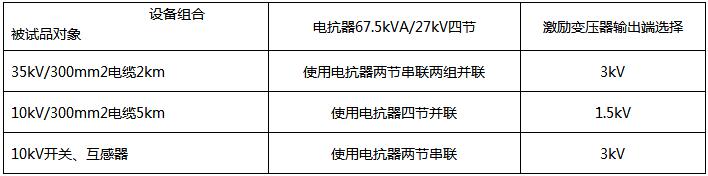

驗時使用關系列表

整套試驗設備可根據被試品電容量的不同，確定由單個或多個諧振電抗器串、并聯使用。
