工作原理
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
聲光提示
電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
器輔回路
單相繼保測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。
按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
測量回路
由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。
其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。

產品概況

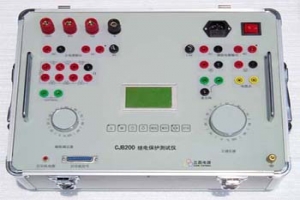

單相繼保測試儀是一個智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。便攜式的設計適用于現場。
測試儀實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便。

技術參數
1. 輸出特性
輸出1：交流電流 0～150A/10V 可調
0～20A/35V 可調
0～5A/8V 可調
交流電壓 0～250V/4A 可調
直流電流 0～20A/25V 可調
直流電壓 0～300V/4A 可調
輸出2：交、直流電壓 0～250V可調
毫秒表時間：0～99.9999s
分辨率：0.1ms
額定容量：750VA
輸出容量：1500VA
2. 儀器使用電源：AC220V±5%，50Hz±5%

特性
1、智能型主機，主機采用高性能數字信號處理器。
2、單機獨立運行。
3、連接電腦運行。
4、16位DAC芯片。
5、大屏幕LCD顯示庫。
6、"傻瓜式"操作。
7、新型高保真功放。
◆ 測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；　
◆ 儀器配有定值輸出可單獨作電壓源；　
◆ 采用數碼顯示，讀數直觀；　
◆ 儀器結構緊湊，體積輕巧，便于攜帶，搬運。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
