六相繼電保護測試儀

達瑞電氣為您推薦

一.產品簡介
六相繼電保護測試儀依據《DL/T 624-2010》標準研發，可同時輸出六相電流六相電壓，電流6×30A/相，電壓6×120V/相，工控機Windows XP操作系統， 8.4寸大屏幕高分辨力彩色TFT液晶顯示屏，USB接口， 2 — 20次諧波，自動生成WORD試驗報告，頻率10 ～ 1000Hz，8開入4對開出量，除微機繼電保護裝置全套試驗外，更方便微機差動保護裝置的試驗，精度0.2%，重量：22KG。
◆ 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
  ◆ 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
  ◆ 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
  ◆ 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
  ◆ 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
  ◆ 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
  ◆ 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
  ◆ 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
  ◆ 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
  ◆ 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
  ◆ 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
  ◆ 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

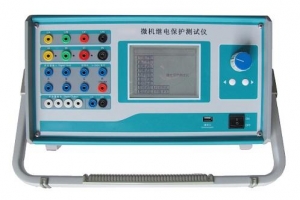

二.面板說明：

  ◆ 電壓源輸出端口: UA、UB、UC、UX和共用中性點UN。
  ◆ 機殼接地端口: 在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
  ◆ 電流源輸出端口: IA、IB、IC和共用中性點IN。
  ◆ 開關量輸入端口: TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
  ◆ 開關量輸出端口: 4對空接點輸出。
  ◆ 液晶顯示屏  8.4〞彩色液晶顯示屏。
  ◆ USB接口: 可以通過USB接口將測試數據存儲到U盤中。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
