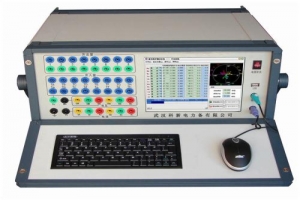

微機繼電保護測試系統是我公司自主研制開發的基于Windows CE操作系統的新一代繼電保護測試系統，基于目前先進的SOC設計理念研制的數字鎖相算法及SPWM技術，擁有先進水平的高精度信號及高效率、高穩定性功放。為用戶提供全面、功能齊全易操作的測試方案。

2.系統特點

2.1.采用先進的嵌入式系統，型高速DSP處理器及超大規模現場可編程邏輯器件FPGA；

2.2每周波達1448點波形擬合，處于國內地位，顯著提高了測試系統的幅頻特性及電壓、電流瞬態響應，電流瞬態響應20μs，電壓瞬態響應30μs，明顯超越國家標準（200μs）。優良的瞬態響應能更加適應新型快速微機保護發展方向；

2.3率先使用20位串口D/A數模轉換器，串口D/A比并口D/A具備更佳的線性與精度，并大大提高了電壓、電流小信號的精度；

2.4AH103有4通道電壓輸出，3通道電流輸出； AH106和7通道電壓輸出，6通道電流輸出電壓0-120V，相對誤差0.1%，電流0

-40A

，相對誤差0.2%。

2.5 40-220V/

0.6A

輔助直流電源，由軟件控制，能單獨給保護裝置或其它設備提供工作電源。紋波系數小于0.1％，準確度0.5%；

2.6 頻率范圍達0 –1000Hz，分辯率0.001Hz，精度0.003Hz；

2.7 相位分辯率0.001°，精度0.1°；

3.關于AH系列測試軟件

3.1上位機測試軟件支持WINDOWS 2000

WINDOWS XP操作系統；

3.2功能齊全豐富，界面友好，操作簡單快捷，

能滿足各種保護測試的需要；

4.技術指標

4.1性能特點

4.1.1

對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器可以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組試驗，可以自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能；

4.1.2

采用獨特散熱部件，主機內置四個大功率排風扇，采用溫度保護檢測措施，使得功放在大電流、長時間工作下具有優良的穩定性及可靠性，電流源本身具備開路保護功能及開路報警功能，電壓源具備短路保護功能，輸出具有削頂失真檢測功能，誤接線判定報警自鎖保護功能及輸出波形動態監測及顯示功能；

4.1.3

具備互相隔離的輸入接點、空接點及電位接點，適應各種接線方式；

4.1.4

具備完善的脫機運行功能，且其幅值、相位與頻率任意連續可調，操作簡單。800×600大屏幕LCD顯示，全中文界面。脫機運行時，可以手動或自動方式進行測試各種交直流、頻率、功率、阻抗、諧波、差動、同期繼電器動作值及動作時間，并可進行模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組試驗，可以自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線；

4.1.5

用美國TI公司的DSP及大規模可編程器件FPGA，1448點波形模擬，使測試儀具備更佳瞬態響應，及更良好的幅頻特性，并是國內*使用20位串口DA，進一步提高輸出精度；

4.2技術參數

4.2.1

電源電壓：單  相  220V+10%;功  率  1000VA ;  電源頻率 ：50Hz+10%

4.2.2

電流源：

6（3）×（0～40A）   3相并聯0～120A

  長期允許工作電流       三相每相20A  zui大可短時10S工作值   三相并聯120A

  分辨率1mA輸出zui大功率每相450VA頻率輸出范圍0～1000Hz

4.2.3電壓源：

7（4）×（0～120 V）    線間電壓0～240V

分辨率1mV   輸出功率zui大60W頻率范圍0～1000Hz

4.2.4直流源：

直流電壓源幅值  0～300V，相對精度0.2%，分辨率1mA，功率100VA；

直流電流源幅值  0～40A，相對精度0.2%，分辨率1mA，功率300W。

4.2.5精  度：

電 流 精 度     0.2A～30A范圍內相對精度為0.1%

電 壓 精 度     1V～120V范圍內相對精度為0.1%

頻 率 精 度     50Hz時誤差小于0.001Hz頻 率 級 差     0.001Hz

相 位 精 度     誤差小于0.2度，范圍+360度分辨率0.1度

正弦波失真度    小于0.4%

時 間 精 度     測量范圍0～999.999s   誤差0.1ms

電壓帶載能力    每相60W電流帶負荷能力  每相450W

三相并聯910W

輔助直流電源    40～220V/0.5A  連續可調精度和穩定度優于0.5%

諧波次數        可疊加1～20（三相為10）次諧波

開入量接點      八對空接點、兼容電位（10V～250V）接點

開出量接點      四對空接點、容量為250V/2A

外形尺寸        460 mm（長）×167mm（寬）×320mm（高）

重    量        20kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
