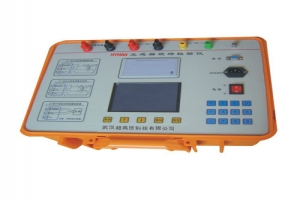

電流互感器現場校驗儀

達瑞電氣為您推薦

主要技術指標：
>電流互感器誤差測量部分
①整機準確度：被測電流互感器誤差限值的1/3
②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A
③被測電流互感器工作范圍： 1％～200％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％
>測量范圍： R： 0.00Ω～20.0Ω
       Y:  0.000mS～100.0mS
>儀器消耗功率：20VA
>儀器準確度等級：0.05S級
>zui大外形尺寸（cm）：460×375×183
>重量（kg）:10

電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
>采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
>測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
>具有電流互感器變比、二次繞組內阻測試功能。
>采用800×600高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
>采用精準的軟件算法，測量數據的準確性進一步提高。
>具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
>自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
>直接出具現場檢定結論，合格或超差。
>大規模存貯器可存儲現場測試數據多達1000條。
>采用RS232或USB接口連接計算機打印數據證書。
>采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
>現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，
極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
