	伏安特性變比極性綜合測試儀-揚州達瑞點擊次數：2409 發布時間：2020-08-21 09:14:39 我要訂購

產品描述

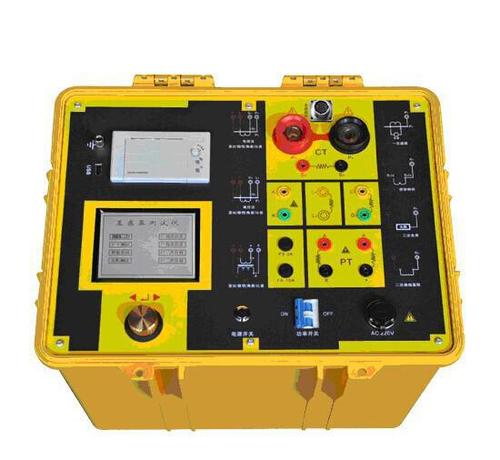

伏安特性變比極性綜合測試儀

達瑞電氣為您推薦

★★★注意事項
⒈ 電流互感器二次線圈不應有接地點。
⒉ 調壓器開關及輸出開關在斷開位置方向可接線和拆線。
⒊ 試驗前本裝置應可靠接地。
⒋ 做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
三、面板圖示及說明（圖一）
1——電壓采集輸入端，連接交流輸出遠端，連接CT二次側。
2——交流電流輸出，連接CT二次側。
3——調壓器輸出保險（15A）。
4——調壓器輸出開關。
5——升壓調節手柄。
6——四位液晶屏幕電流顯示（V）［兼變比測試之CT二次側電流顯示］。
7——四位液晶屏幕電流顯示（A）［兼變比測試之CT一次側電流顯示］。
8——打印機。
9——數據復位按鍵。
10——存貯數據按鍵。
11——打印按鍵。
12——復位指示燈。
13——存貯指示燈。
14——變比電流輸入連接CT二次側。
15——變比電流輸出連接CT一次側。
16——伏安特性試驗與變比測試轉換開關。
17——極性判別輸入連接CT二次側。
18——極性判別輸出連接CT一次側。
19——極性判別電流顯示表，不測試時為零位。
20——極性判別通斷按鍵按一下既接通，松開既關閉。
21——接地插座。
22——整機保險（1A）。
23——電源插座。
24——整機電源開關。
25——外接傳感器接口，外接一次電流輸入端。
一.技術參數
⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
⒉ 工作環境溫度：0~40℃。
⒊ 輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000。
電流：z·ui大瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為15A。
⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。
作電流顯示時：0-9.9A；分辨率：0.1mA。
⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。
⒍ 誤差：1≤1%，U≤1%。
⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。
⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
⒐ 外型尺寸：長×寬×高=470×340×260mm3。
⒑ 重量：23Kg。
四、使用方法
●伏安特性試驗：
接線如下圖所示：（圖二）
⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
⒉ 將儀器可靠接地。
⒊ 檢查電流互感器無接地點。
⒋ 將開關“16"撥至伏安檔。
⒌ 儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）。
⒍ 檢查調壓器是否歸零，打開“24"開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。
⒎接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）
⒏ zu·i多可存儲20組電流，電壓值。
⒐ 存儲完畢后調壓器調零。
⒑按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓z·ui大值自動選擇某一量程：
0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V 每格代表50V
電流軸分兩個量程，量程選擇為自動方式，根據采樣電流z·ui大值自動選擇某一量程。
0—7A 每格代表 0.25V
7A—40A 每格代表0.5A
⒒ 按一下復位鍵復位后，可重復測試。
⒓ 試驗完畢，斷開“4"開關和“24"開關，拔出連接線。
五、變比測試：接線如下圖（左側）所示：（圖三）
⒈ 將開關“16"撥至變比檔。
⒉ 輸入交流220V時，輸出0-400A；
輸入交流380V時，輸出0-600A。
⒊將旋鈕“5"旋至零位，打開開關“24"后，開關“4"打開，緩慢轉動旋鈕“5"，使表頭“7"顯示一電流值`IO（A）同時表頭“6"有一對應電流值Ii（mA），待顯示穩定后按一下儲存鍵“10"存儲數據。
將旋鈕“5"旋至零位，“11"鍵打印變比數據和計算結果。關斷開關“4"。
⒋ 測試完畢，斷開電源。拔出連接線。
⒌當測變比一次電流滿足不了試驗時，可外接升流器試驗用儀器所配外接傳感器穿過升流器電源線后接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。
⒍ 說明：①每次只能做一組變比測試，并計算，需重復變比測試時，將開關“16"往前復位后再撥回變比即可重復變比測試。本機變比測試時自動限時半分鐘左右。
②變比的計算結果約為整數“XXX"也即“XXX比1"，用戶根據自已的CT換算或“XXX比5"等。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
